室外足球場照度標準
|
等級
|
使用功能
|
照度
|
照度均勻度
|
光源
|
眩光指數GR
|
|
Eh
|
Evmai
|
Uh
|
Uvmin
|
Uvaux
|
Ra
|
Tcp(K)
|
|
U1
|
U2
|
U1
|
U2
|
U1
|
U2
|
|
Ⅰ
|
訓練和娛樂活動
|
200
|
—
|
—
|
0.3
|
—
|
—
|
—
|
—
|
≥20
|
|
≤55
|
|
Ⅱ
|
業余比賽、專業訓練
|
300
|
—
|
—
|
0.5
|
—
|
—
|
—
|
—
|
≥80
|
≥4000
|
≤50
|
|
Ⅲ
|
專業比賽
|
500
|
—
|
0.4
|
0.6
|
—
|
—
|
—
|
—
|
≥80
|
≥4000
|
≤50
|
|
Ⅳ
|
TV轉播國家、國際比賽
|
—
|
1000
|
0.5
|
0.7
|
0.4
|
0.6
|
0.3
|
0.5
|
≥80
|
≥4000
|
<50
|
|
Ⅴ
|
TV轉播重大、國際比賽
|
—
|
1400
|
0.6
|
0.8
|
0.5
|
0.7
|
0.3
|
0.5
|
≥90
|
≥5000
|
≤50
|
|
Ⅵ
|
HDTV轉播重大、國際比賽
|
—
|
2000
|
0.7
|
0.8
|
0.6
|
0.7
|
0.4
|
0.6
|
≥90
|
≥5500
|
≤50
|
|
—
|
TV應急
|
—
|
1000
|
0.5
|
0.7
|
0.4
|
0.6
|
—
|
—
|
≥80
|
≥4000
|
≤50
|
注：應避免對運動員，特別在"角球"時對守門員造成直接眩光。
|
室內足球場的照明標準
|
等級
|
使用功能
|
照度
|
照度均勻度
|
光源
|
眩光指數GR
|
|
Eh
|
Evmai
|
Uh
|
Uvmin
|
Uvaux
|
Ra
|
Tcp(K)
|
|
U1
|
U2
|
U1
|
U2
|
U1
|
U2
|
|
Ⅰ
|
訓練和娛樂活動
|
300
|
—
|
—
|
0.3
|
—
|
—
|
—
|
—
|
≥65
|
|
≤35
|
|
Ⅱ
|
業余比賽、專業訓練
|
500
|
—
|
0.4
|
0.6
|
—
|
—
|
—
|
—
|
≥65
|
≥4000
|
≤30
|
|
Ⅲ
|
專業比賽
|
750
|
—
|
0.5
|
0.7
|
—
|
—
|
—
|
—
|
≥65
|
≥4000
|
≤30
|
|
Ⅳ
|
TV轉播國家、國際比賽
|
—
|
1000
|
0.5
|
0.7
|
0.4
|
0.6
|
0.3
|
0.5
|
≥80
|
≥4000
|
≤30
|
|
Ⅴ
|
TV轉播重大、國際比賽
|
—
|
1400
|
0.6
|
0.8
|
0.5
|
0.7
|
0.3
|
0.5
|
≥80
|
≥4000
|
≤30
|
|
Ⅵ
|
HDTV轉播重大、國際比賽
|
—
|
2000
|
0.7
|
0.8
|
0.6
|
0.7
|
0.4
|
0.6
|
≥90
|
≥5500
|
≤30
|
|
—
|
TV應急
|
—
|
750
|
0.5
|
0.7
|
0.3
|
0.5
|
—
|
—
|
≥80
|
≥4000
|
≤30
|
注：比賽場地上方應有足夠的照度，但應避免對運動員造成眩光。
|
國際體育聯合會（GAISF）室內足球場照明標準
類型
|
EH(lx)
|
Evmai(lx)
|
Evsec(lx)
|
水平照度均勻度
|
垂直照度均勻度
|
Ra
|
Tk(K)
|
|
U1
|
U2
|
U1
|
U2
|
|
業余水平
|
體能訓練
|
150
|
—
|
—
|
0.4
|
0.6
|
—
|
—
|
20
|
4000
|
|
非比賽、娛樂活動
|
300
|
—
|
—
|
0.4
|
0.6
|
—
|
—
|
65
|
4000
|
|
國內比賽
|
500
|
—
|
—
|
0.5
|
0.7
|
—
|
—
|
65
|
4000
|
|
專業水平
|
體能訓練
|
300
|
—
|
—
|
0.4
|
0.6
|
—
|
—
|
65
|
4000
|
|
國內比賽
|
750
|
—
|
—
|
0.5
|
0.7
|
—
|
—
|
65
|
4000
|
|
TV轉播的國內比賽
|
—
|
1000
|
700
|
0.4
|
0.6
|
0.3
|
0.5
|
65
|
4000
|
|
TV轉播的國際比賽
|
—
|
1400
|
1000
|
0.6
|
0.7
|
0.4
|
0.6
|
65,最好80
|
4000
|
|
高清晰度HDTV轉播
|
—
|
2000
|
1500
|
0.7
|
0.8
|
0.6
|
0.7
|
80
|
4000
|
|
TV應急
|
—
|
1000
|
—
|
0.4
|
0.6
|
0.3
|
0.5
|
65,最好80
|
4000
|
足球場采用燈具一般為300W-400W-1000W金鹵燈或投光燈，組合2盞、4盞、6盞等就能達到足球場照明標準，并且能節能更多電量。電視轉播級別球場裝燈位置可安裝于看臺頂棚邊緣、立桿安裝于球場四角上；無電視轉播球場可立燈桿于球場兩側進行多桿布燈、立桿于球場四角等，同時根據球場場地對照明要求不同來確定布燈數量和功率大小。下面是悅頓體育照明對戶外足球場為例分別列出5/7/11人制足球場高桿布燈方式：
足球場布燈方案（5人制、7人制、11人制足球場）
足球場燈光布局需要根據不同足球場尺寸和所使用的照度要求進行安排布局。
足球場按面積大小可分為以幾種尺寸：
5人制比賽足球場，參考尺寸為：長40m，寬20m。
7人制比賽足球場，參考尺寸為：長65m，寬45m。
11人制比賽足球場，參考尺寸：長105m，寬68m；國際比賽標準尺寸長：105-110m，寬：68-75m

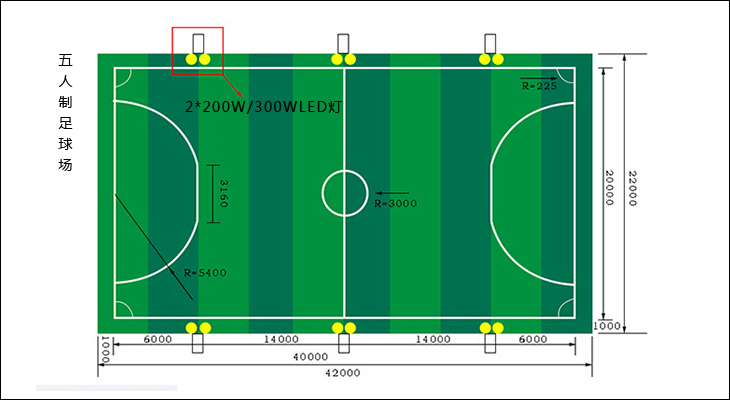

5人制足球場地布燈參考圖：
布燈方式：球場兩側各立桿三組；
布燈數量：共6組燈桿，球場兩側各立3根一拖二
每組配置：8米錐形燈桿+二盞燈具+預埋件
燈桿參數：上口徑70mm,下口徑172mm, 厚度3.0mm, 底板300*300*10mm，預埋件200*200*16*700mm；
燈具參數：400w防眩泛光燈金鹵燈（白光）；或200wLED燈，IP65；光源類型-金鹵燈-LED；材料-壓鑄鋁；電源電壓220V
適用范圍：一般性訓練、娛樂比賽等普通籃球場場館，如：社區活動中心、休閑娛樂體育公園、學校操場

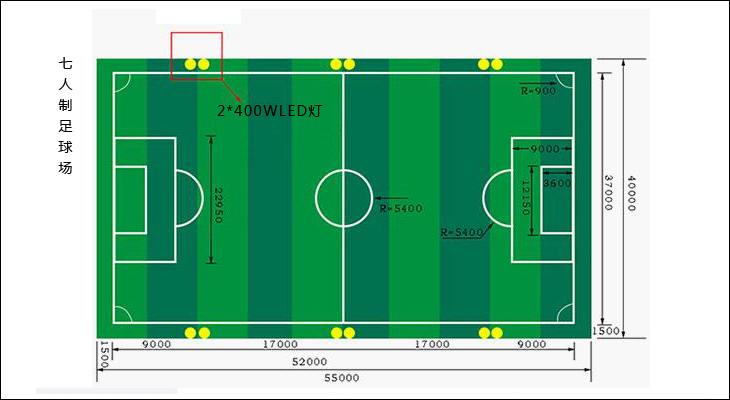

7人制足球場地布燈參考圖：
布燈方式：球場兩側各立桿三組；
布燈數量：共6組燈桿，球場兩側各立3根一拖三
每組配置：12米錐形燈桿+2盞燈具+預埋件
燈桿參數：上口徑100mm,下口徑220mm, 厚度4.0mm, 底板400*400*12mm，預埋件300*300*22*1200mm；
燈具參數：1000w防眩泛光燈（白光）；或400wLED燈，IP65；光源類型-金鹵燈；材料-壓鑄鋁；電源電壓220V
適用范圍：一般性訓練、娛樂比賽等普通籃球場場館，如：社區活動中心、休閑娛樂體育公園、學校操場

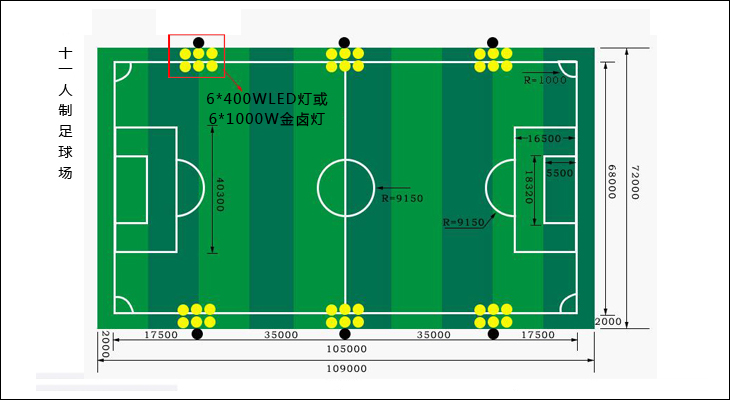

11人制足球場地布燈參考圖：
布燈方式：球場兩側各立桿兩組；
布燈數量：共6組燈桿，球場兩側各立3根一拖六（6頭支架）
每組配置：15米錐形燈桿+6盞燈具+預埋件
燈桿參數：上口徑120mm,下口徑280mm, 厚度4.5mm, 底板Φ500*20mm，預埋件400*8*24*1400mm；
燈具參數：1000w防眩泛光燈（白光）；或400-600wLED燈，IP65；光源類型-金鹵燈；材料-壓鑄鋁；電源電壓220V
適用范圍：一般性訓練、娛樂比賽等普通籃球場場館，如：社區活動中心、休閑娛樂體育公園、學校操場等
|
