一座現代化室內運動場館，必須有良好的照明環境，保證視覺效果，滿足觀眾、參賽人員和電視轉播等對競賽照明的要求，那么，你真的知道室內運動場館的照明方式是如何設計的嗎？下面為咱們講解一下室內體育館照明的設計方式！

大型室內體育館照明設計方案分析及對比

1 、四角布置

四角布置球場照明燈具以集中形式與燈桿結合布置在競賽場地四角。直到今天許多運動場的照明設施還是四角布置，在場地四角設置四個燈桿，塔高—般為35-60m，常用窄光束球場照明球場照明燈具。這類布置方式適用于無雨棚或雨棚高度較低的足球場地。這類方式照明利用率低、維護檢修較困難、造價較高。

但是今天電視轉播需要有更高而均勻的垂直照度，而且要求的入射在場地較遠部分的光的角度遠遠地小于規定的限額。因?yàn)椴杉{大型氣體放電燈而獲得的較高亮度而產生的影響，加上傳統的燈塔（燈桿的一種）高度之高，使之不可防止地產生過度的眩光。

這類四角布燈方式存在的缺點是：不同觀看方向的視覺變化幅度較大，陰影較深，從彩色電視轉播看，要滿足各方向垂直照度，又要把眩光控制好，確實是比較困難的。如要滿足 Ev/Eh 比值要求和減少眩光，對四角照明方式，有必要采取一些改進措施。

把四角位置向雙側和邊線外移動，使場地對面和四個角能獲得一定的垂直照度。

在電視主攝像機方向一側的燈桿上增加投光燈數，增強光束投射。

在電視主攝像機方向一側的看臺頂上補充光帶照明，要注意控制眩光，不應使場地兩端的觀眾查覺出來。

大型室內體育館照明設計方案分析及對比

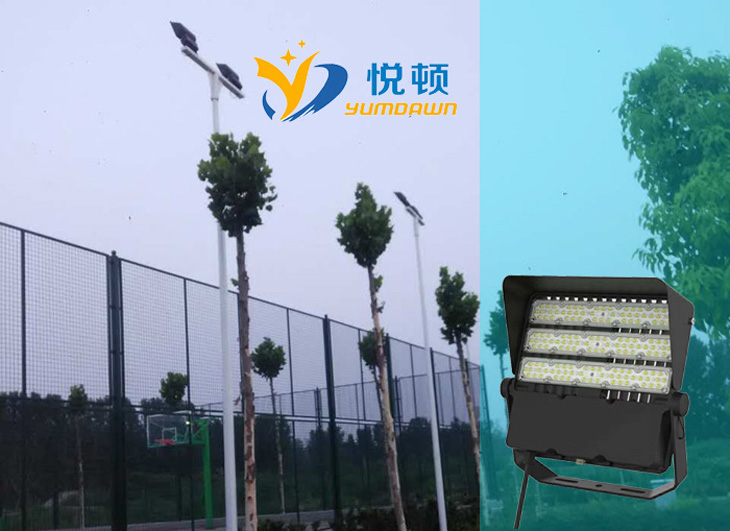

2 、多桿布置

多桿布置是雙側布置的一種形式，雙側布置是球場照明球場照明燈具與燈桿或建筑馬道結合、以簇狀集中或持續光帶形式布置在競賽場地雙側。顧名思義，多桿布置型式是在場地雙側設置多組燈桿(或燈桿)，適用于足球練習場地、網球場地等。它的突出優點是用電量較省，垂直照度與水平照度之比較好。因?yàn)闊魲U較低，這類布燈型式還有投資較少，維護方便的優點。

燈桿要均勻布置，可布置4塔、6塔或8塔，投射角大于25°，至場地邊線投射角最大不超過75°。

這類布燈一般使用中光束和寬光束投光燈，如有觀眾看臺，瞄準點布置工作要非常細致。這類布燈的缺點是：當燈桿布置在場地和觀眾席之間時，會遮擋觀眾視線，消除陰影比較困難。

在沒有電視轉播的足球場，側向布置照明裝置多采納多桿式布置方式，經濟性較好。通常將燈桿布置在賽場的東西雙側，一般來說，多桿布燈的燈桿高度可以比四角布置的低。為了防止對守門員的視線干擾，以球門線中點為基準點，底線雙側至少10°（沒有電視轉播時）之內不能布置燈桿。

大型室內體育館照明設計方案分析及對比

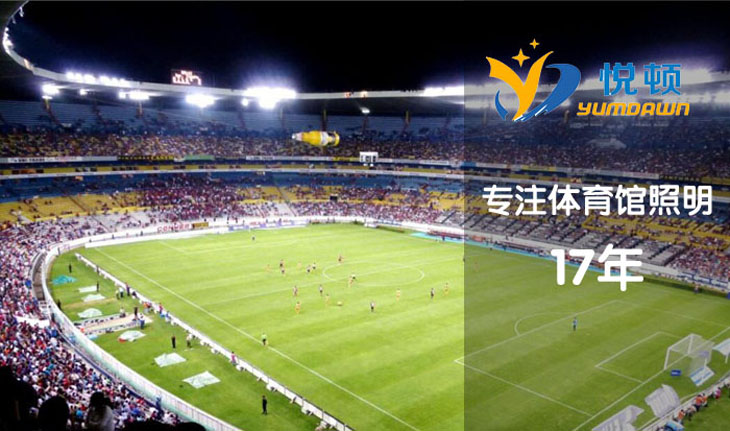

3、光帶式布置

光帶布置是雙側布置的另一種形式，即把球場照明球場照明燈具成排地布置在球場雙側，形成持續光帶的照明系統。光帶布燈照明均勻，運動員與球場之間的亮度比較好，目前世界上公認這類布燈方式可以滿足彩色電視轉播、高清電視轉播甚至超高清電視轉播的要求。

光帶長度需超過球門線 10m 以上，對于甲級、特級綜合運動場，光帶長度一般不小于180m，球場照明燈具的投射角不宜小于25°。有的運動場光帶照明離場地邊線很近(其夾角在65°以上)，距離光帶較近的場地一側就不能獲得足夠的垂直照度，這樣就要增加后排照明系統。

國際足球聯合會 FIFA 于 2011年頒布了新版的《足球場》標準，足球場照明增加了不能布置球場照明燈具區域，意在保障運動員、評判員防止眩光的影響，詳細是下列部位不能布置球場照明燈具：

首先，以底線中點為中心，當有電視轉播時底線雙側各15°角范圍內的空間；當沒有電視轉播時底線雙側各10°角范圍內的空間。其次，場地中心25°仰角球門后面空間內。

第三，以底線為基準，禁區外側75°仰角與禁區短邊向外延長線20°角圍合的空間，但圖7中所示區域除外。當然，綜合性運動場布置球場照明燈具不受此限制，但足球模式時這些限制區域不能開燈。

一般光帶式布置多采納幾種不同光束角的投光燈組合投射，窄光束用于遠投，中光束用于近投。

光帶式布置的缺點是：要求控制眩光的技術比較嚴格，物體實體感稍差。

大型室內體育館照明設計方案分析及對比

4、混合式布置

混合式布置是把四角和雙側布置（含多桿布置、光帶式布置）有機地組合在一起的布燈方法，見是目前世界上大型綜合性運動場解決照明技術和照明效果比較好的一種布燈型式。

混合式布置具有兩種布燈的優點，使實體感有所增強，四個方向的垂直照度和均勻度更趨合理，但眩光程度有所增加。此時，四角每每不是獨立設置，而是與建筑物結構統一起來，因而造價較省。

四角用的投光燈多為窄光束，解決光線遠投問題；光帶多為中光束、窄光束，實現遠、中、近投光。因?yàn)槭腔旌喜贾?，四角的投射角和方位布置可以適當靈活處理，光帶布置的長度也可適當縮短，光帶高度也可適當降低。
